一、方案内容

通过“3D可视化+实时数据监控+智能告警+集中化管理”四大核心能力，实现MCC Room数字化、智能化管理闭环。系统整体架构涵盖数据采集层、可视化层、功能应用层及保障层，全面覆盖设备监控、告警处理、数据分析、运维管理等核心场景。

二、核心模块

1.沙盘驾驶舱（3D可视化）

2.告警中心（智能预警）

3.红蓝区图表（数据分析）

4.运维管理（流程化处理）

三、核心问题

1.设备状态可视化不足：

传统管理依赖人工巡检或平面图表，无法直观呈现机柜分布及实时状态，管理人员难以及时掌握设备运行全貌。

2.数据采集与分析滞后：

电压、电流、温度等关键参数采集不及时，缺乏红蓝区数据对比分析能力，难以提前识别设备异常趋势。

3.告警响应效率低：

告警信息分散、通知不及时，故障处理状态跟踪困难，易导致故障扩大化。

4.运维管理分散：

运维报告上传、查询、导出流程不规范，数据配置（如阈值、告警联系人）缺乏统一管理工具，影响运维效率。

5.数据安全性与稳定性不足：

缺乏针对设备数据的加密保护及系统高并发场景下的稳定运行保障，存在数据泄露或系统卡顿风险。

四、痛点分析

1.传统监控局限

2.数据分散管理

3.告警响应延迟

4.缺乏可视化

四、解决方案

（一）可视化管理升级

3D沙盘与图表结合，让设备状态“一图全览”，降低管理人员认知成本。

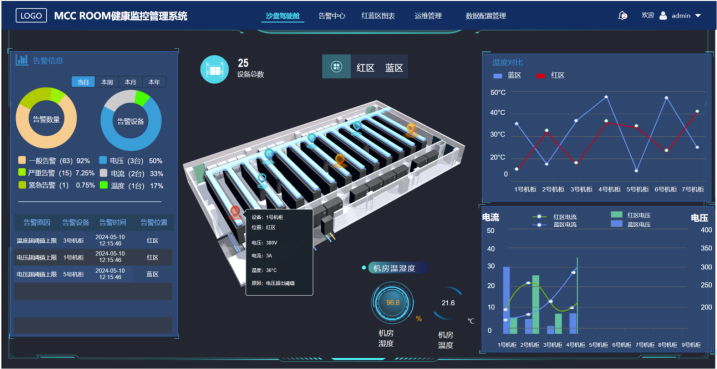

1.全局监控（全部区域）- 3D机柜可视化

页面中间展示红蓝区机柜分布图，鼠标悬停机柜时实时显示设备名称、电压、电流、温度及运行状态（如“电压超出阈值”）；告警时机柜自动闪烁提醒，同步触发用户手机横幅通知。

2.多维度数据展示

左侧通过饼状图统计当日/本周/本月/本年告警数量及设备占比（如一般告警、严重告警分类），下方列表展示告警内容、设备、时间及区域；右侧以折线图对比红蓝区温度，柱状图对比电压，折线图对比电流，鼠标点击图表点位可查看具体数据。区域切换：支持通过“全部/红区/蓝区”按钮快速切换监控视角，默认展示全部区域数据。

3.分区监控（红区/蓝区） - 红区/蓝区独立视图

聚焦单区域机柜分布，保留机柜悬停信息查看及告警闪烁功能，下方展示机房实时温湿度。 - 告警趋势分析：左侧以折线图展示红区/蓝区电压、电流、温度告警的日期趋势（横坐标为日期，纵坐标为告警次数）；右侧以柱状图统计24小时内各时段告警次数，鼠标悬停可查看具体告警原因数量，下方列表展示告警类型、原因、时间及位置。

（二）告警中心：全流程故障管控

故障响应提速：实时告警、自动解除及状态追踪，缩短故障发现与处理周期，减少生产停机风险。

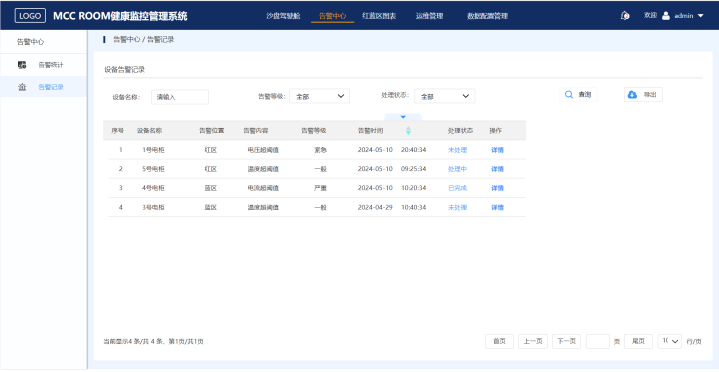

1.告警记录管理-多条件查询：

支持按设备名称、告警位置、处理状态（未处理/已完成）筛选告警记录，默认按告警时间倒序排列（最新告警优先展示）。

2.状态自动更新

告警产生时状态为“未处理”，系统监测到参数恢复正常后自动解除告警，状态更新为“已完成”并记录处理时间（即告警解除时间）。

3.告警详情追踪-全量信息展示

详情页包含设备名称、物理位置、电压/电流/温度具体数值、告警内容、时间、等级及处理状态；未处理状态无操作按钮，已完成状态自动补充处理时间，确保故障追溯可查。

（三）红蓝区图表：数据对比分析工具

数据驱动决策：红蓝区多参数对比分析与趋势追踪，助力提前识别设备异常，实现预测性维护。

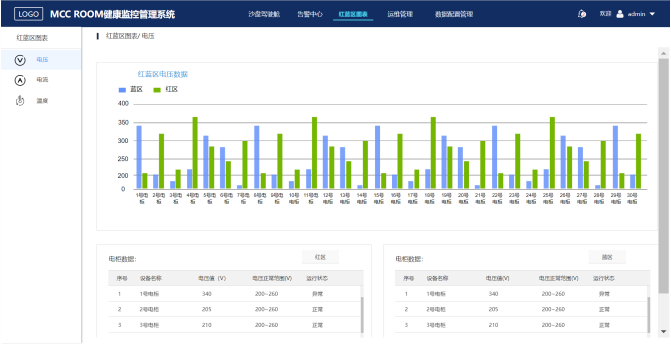

1.多参数可视化分析-电压分析

上半部分以柱状图对比红蓝区机柜电压（蓝区为蓝色柱、红区为绿色柱），下半部分分左右列表展示红区/蓝区各机柜电压值、正常范围及运行状态（超出范围标注“异常”）。

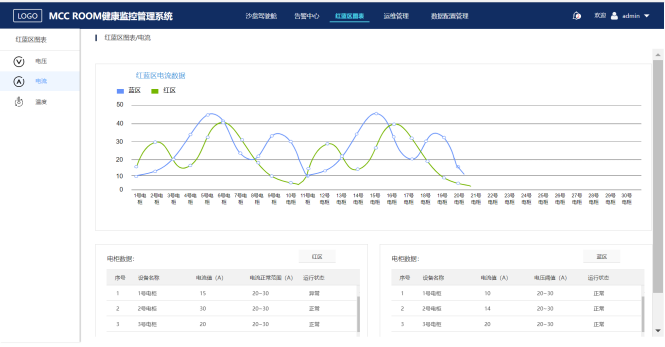

2.电流分析

以折线图对比红蓝区电流数据，列表同步展示电流值、正常范围及状态，支持滚动查看全量机柜数据。

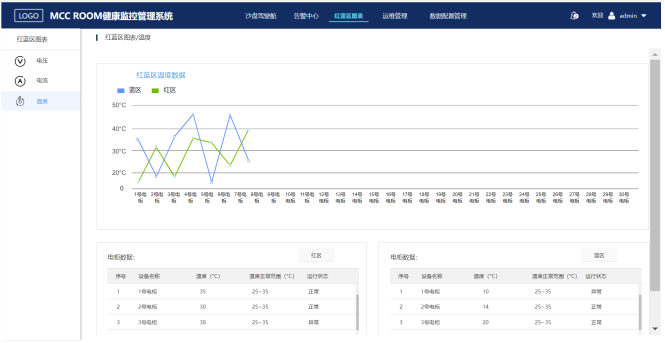

3.温度分析

通过折线图呈现红蓝区温度趋势，列表对应展示温度值、正常范围及状态，直观识别超温设备。

（四）运维管理：规范化运维流程

运维效率提升：规范化报告管理与数据配置工具，减少人工操作成本，实现运维流程标准化。

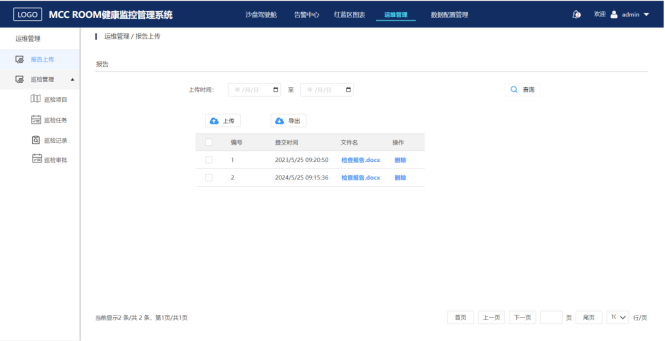

1.报告全生命周期管理 - 报告上传

支持文件上传功能，上传成功后弹窗确认，记录自动同步至列表；上传文件需通过弹窗选择，支持取消或关闭操作。

2.查询与导出

按上传时间区间（起始日至结束日）查询报告，支持按提交时间或文件名导出；列表展示报告编号、提交时间、文件名及删除操作，点击文件名可直接查看内容。

3.删除管控

删除报告时触发二次确认弹窗，避免误操作导致数据丢失。

（五）数据配置管理：系统基础支撑

系统稳定运行与高效运维，保障了系统功能精准落地、业务流程顺畅流转。

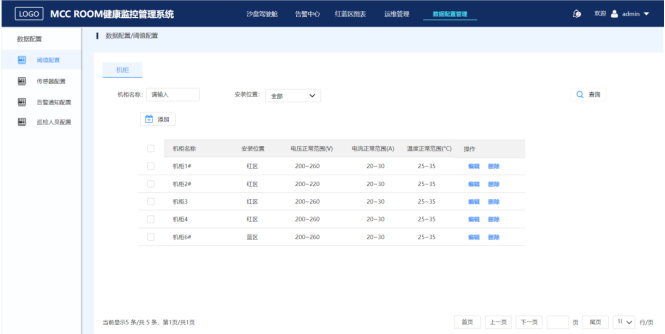

1.阈值配置- 机柜信息管理：以列表展示已添加机柜的名称、安装位置（红区/蓝区）及电压、电流、温度正常范围，支持按机柜名称或安装位置查询。

2.新增与编辑：点击“添加”弹窗录入机柜信息，需校验数值非负且不为空；支持编辑现有机柜参数，确认后实时同步至列表；删除时触发确认弹窗，保障数据准确性。

3.告警通知配置 - 联系人管理：支持添加告警联系人，配置通知方式（APP推送、短信推送等），以列表展示联系人姓名、通知方式及编辑/删除操作，确保告警信息精准触达。

（六）数据采集与存储保障

安全合规保障：数据加密与稳定运行机制，满足工业场景数据安全与系统可靠性要求。

1.实时采集：通过传感器每分钟采集一次机柜电流、电压、温度、湿度数据，确保数据时效性。

2.数据迁移：编写存储过程实现实时库定期向历史库迁移数据，保障数据存储安全与系统性能。

五、非功能需求保障方案

1.系统稳定性：优化代码架构与数据库查询逻辑，支持高并发场景下的稳定运行，避免页面卡顿或数据延迟。

2.数据安全性：采用数据加密技术对用户信息及设备数据进行保护，防止非法获取或篡改。

3.实时性：优化数据传输链路，确保机柜状态、告警信息实时更新，数据延迟控制在合理范围。

4.可扩展性：采用模块化设计，预留功能接口，方便后续添加移动端APP、扩展传感器类型或新增分析维度。

六、实施价值

通过本方案实施，红蓝区MCC Room可实现从“被动响应”到“主动管控”的转型，全面提升数字化管理水平。
